上田水道管理事務所

施設の紹介

主要施設一覧

取水

名称 規模
取水口 上田農水頭首工を共用
沈砂池 2池、有効容量400立方メートル
天日乾燥池 2池、面積550平方メートル
水質監視設備

水中油分計1台

水質安全モニター1台

油膜計1台

  • 最大取水能力(公称施設能力)千曲川漂流水52,000立方メートル/日(水利権72,000立方メートル/日)

導水

名称 規模
導水管 延長2,337.8m

浄水

名称 規模
着水井 94.5立方メートル
高速凝集沈澱池 4池、処理能力48,000立方メートル/日
急速ろ過池 6池、処理能力48,000立方メートル/日
浄水池 3池、容量3,110.4立方メートル
薬品注入設備

凝集剤(PAC)注入機2台

次亜塩素酸ナトリウム注入機3台

粉末活性炭注入機1台

排水処理設備

排水池容量400.7立方メートル

濃縮槽容量703.7立方メートル

天日乾燥池

  • 夏期11池延面積2,200平方メートル
  • 冬期5池延面積5,000平方メートル
管理棟

地上2階延面積1,886.12平方メートル

(うち水質検査室243.85平方メートル)

  • 最大浄水能力48,000立方メートル/日
  • 浄水場敷地面積(天日乾燥池含む)32,963平方メートル

送水・配水

名称 規模
ポンプ場

27箇所(原峠、諏訪形は浄水場に設置)

ポンプ台数57台

送水管 管延長86,065.2m
配水池等 39池
配水管 管延長479,097.6m

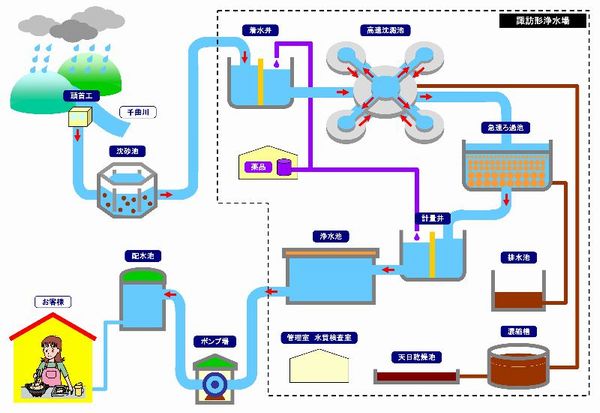

施設概要図

施設概要の図面

施設紹介

1の取り入れ口(頭首工(とうしゅこう))

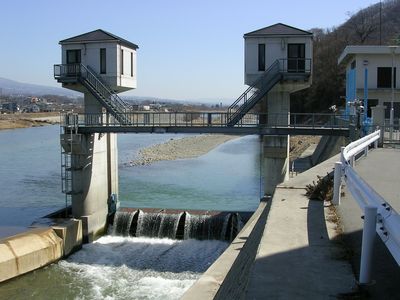

頭首工の写真

上田市小牧地籍において、千曲川から表流水を取り入れます。

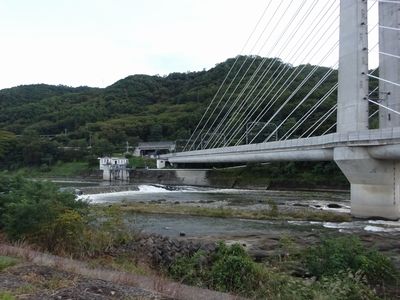

頭首工対岸からの写真

千曲川の対岸から見た写真です。手前の橋は北陸新幹線です。

2沈砂池(ちんさち)

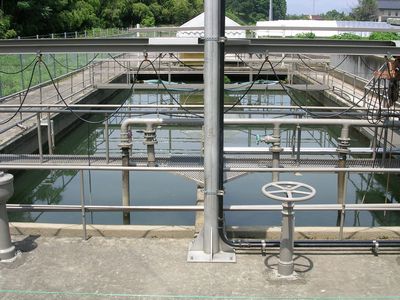

沈砂池の写真

取り入れた水の中のゴミ等を取り除きます。また、水中油分計、水質モニターを設置し、油分等が流入した場合、管理室へ知らせます。

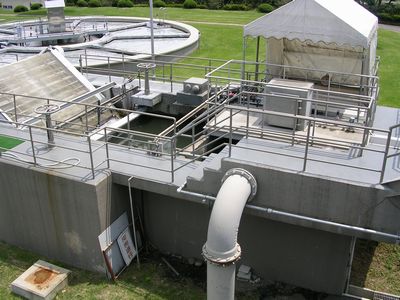

3着水井(ちゃくすいせい)

着水井の写真

導水管を通ってきた千曲川の水が到着します。ここでは浄水場へ流入する水量を調節したり、水中の濁りを取るために、凝集剤を入れます。

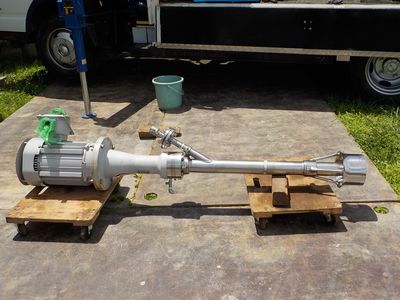

攪拌機の写真

着水井には撹拌機が設置されており、活性炭を水に混ぜ込んでいます。

4速沈殿池

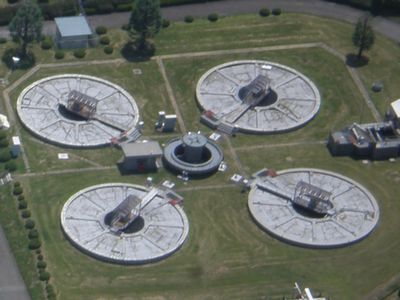

高速沈殿池の上空写真

高速凝集沈殿池は四つの池からなります。中心にある集合池から四つの高速沈殿池へ水を均等に分けます。

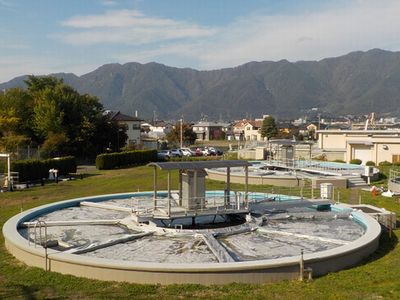

高速沈殿池の写真

高速沈凝集殿池では水と凝集剤を撹拌し、生成したフロック(濁りが糸くず状に凝集したもの)を沈澱させます。

5急速ろ過池(きゅうそくろかち)

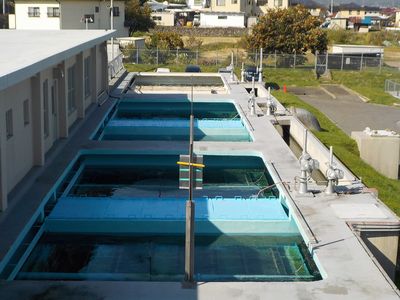

急速ろ過池の写真

ろ過池で高速沈澱池で沈まなかった微細な浮遊物を、砂・砂利の層を通して取り除きます。

6計量井(けいりょうせい)

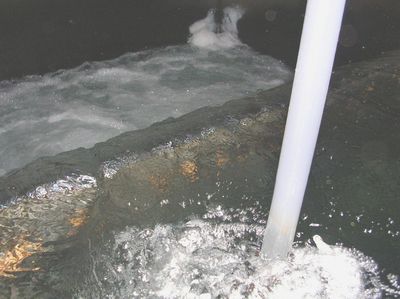

計量井の写真

計量井でろ過した水の量を計り、消毒剤を注入します。

7浄水池

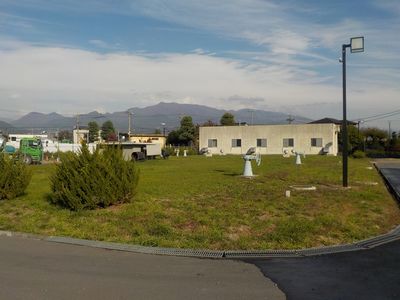

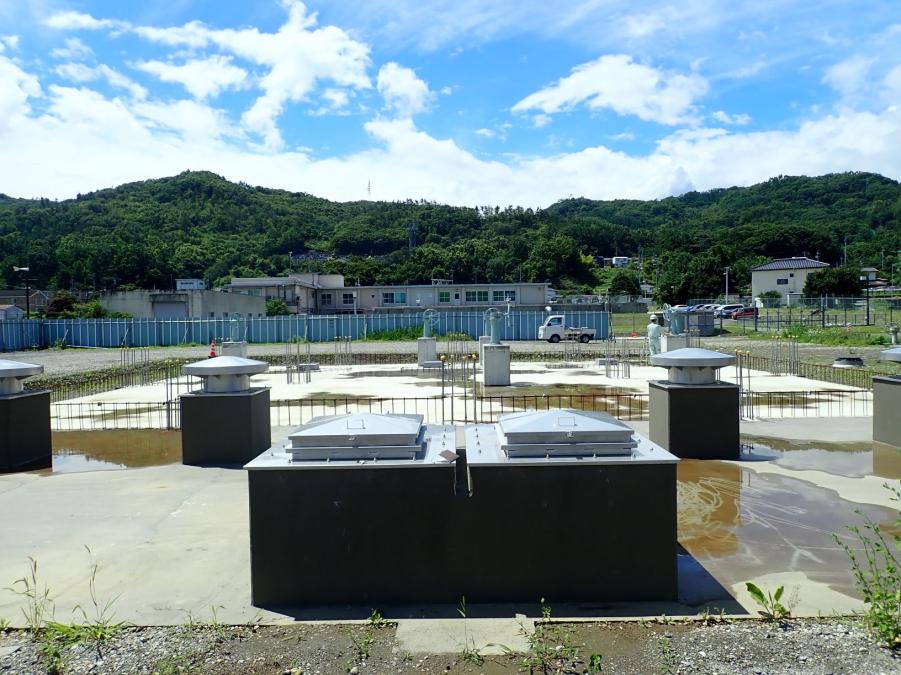

浄水池の写真

この芝の地下に、浄水を蓄えておく槽があります。

8排水処理施設(排泥井、濃縮槽、排水池)

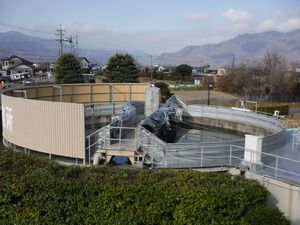

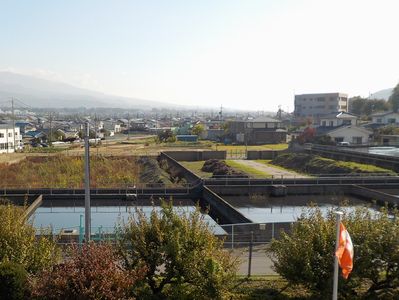

排水池の写真

排水池では、浄水処理する過程で発生した汚泥を水と分離し、水は着水井(3の写真)へ戻します。

9天日乾燥池

天日乾燥池の写真

汚泥は天日乾燥池へ送り、天日で自然乾燥させます。

10管理室

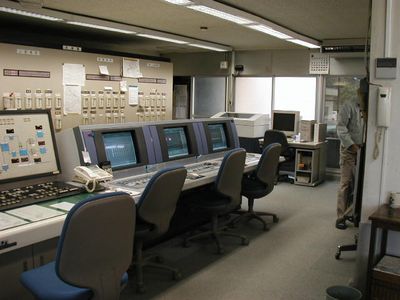

管理室の写真

職員が24時間常駐しており、各施設の状況をテレメータを通して監視するとともに、機械の操作や水の使用状態を確認しています。

11水質検査

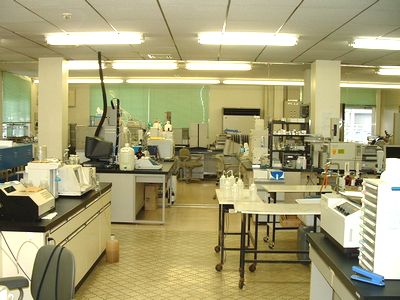

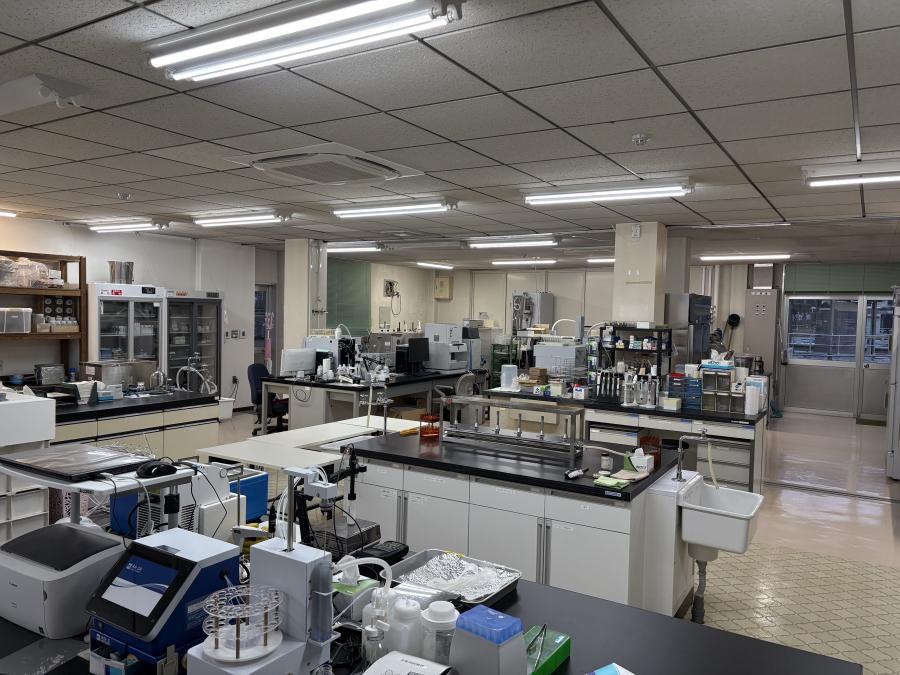

検査室の写真

原水や浄水の水質検査を行っています。
