北信発電管理事務所

菅平発電所

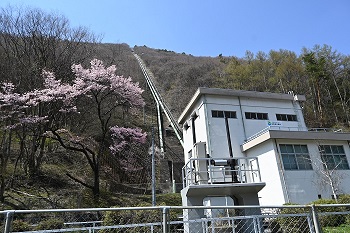

 菅平発電所は、神川総合開発事業(発電・上水道)として、昭和41年から昭和43年にかけて、菅平ダムとともに建設されたダム水路式発電所です。

 菅平ダムで取水した水を、山中にある約4kmのトンネルで導水し、最大出力5,400 kWの発電を行っています。

sugadairahatutop

発電所諸元



 所  在 地  上田市真田町  発 電 方 式  ダム水路式
 最 大 出 力  5,400 kW  水 車 型 式  立軸フランシス水車
 最大使用水量  2.40 m3/s  発 電 形 式  三相交流同期
 最大有効落差  276.05 m  運 転 開 始  昭和43年12月



sugadairahatsudenki

sugadairasuisya

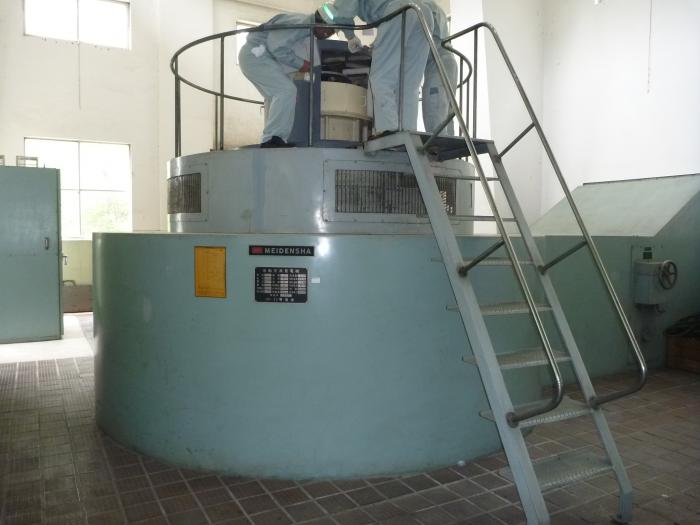

 発電機は地上レベル(建屋1階)にあります。

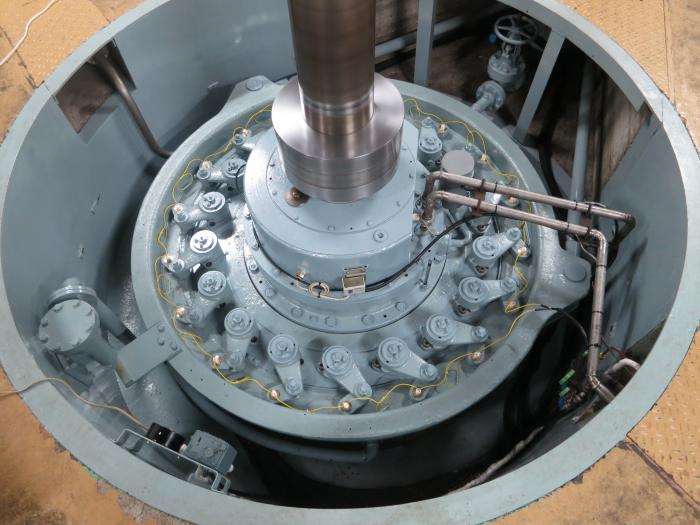

水車は最大2.4m3/sの水を使い、 毎分900回転で回転します。

sugadairatekkann

sugadairahendensyo

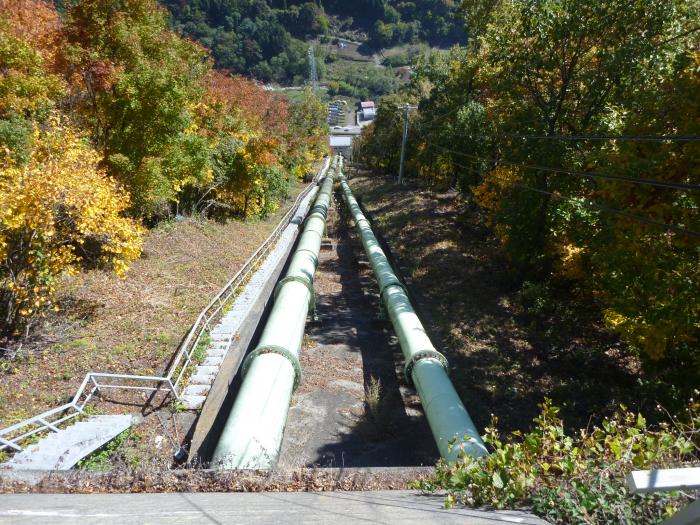

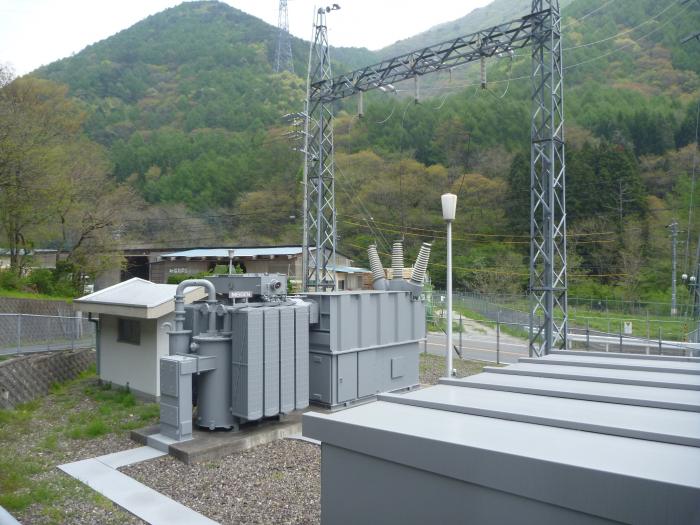

 菅平ダムから導水された水は、発電所上水槽から約440mの水圧鉄管を使い、水を水車に送ります 6.6 kVで発電した電気は、変電設備で77kVまで昇圧し中部電力(株)に売電しています。
