南信発電管理事務所

大鹿発電所

大鹿発電所は、発電のみを目的として建設した発電所で、小渋川と小河内沢川の2ヶ所で取水した水を利用し、最大出力10,000キロワットの発電を行っています。

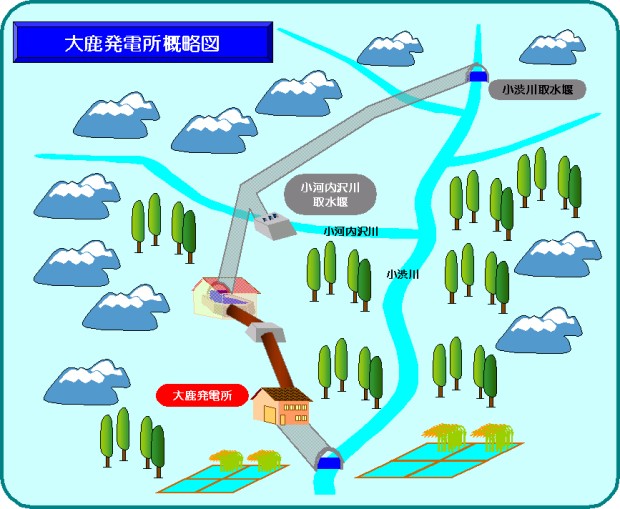

大鹿発電所概略図

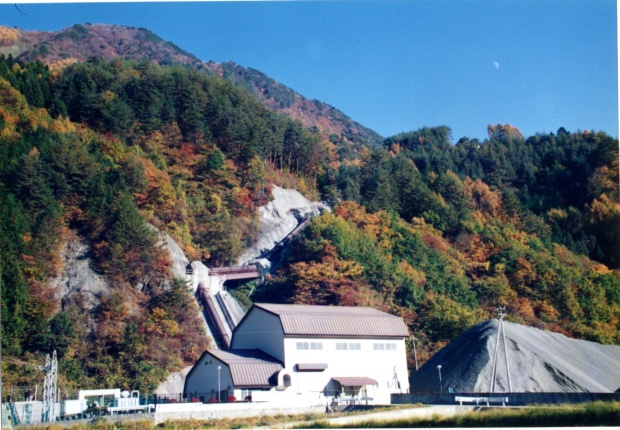

大鹿発電所

大鹿発電所

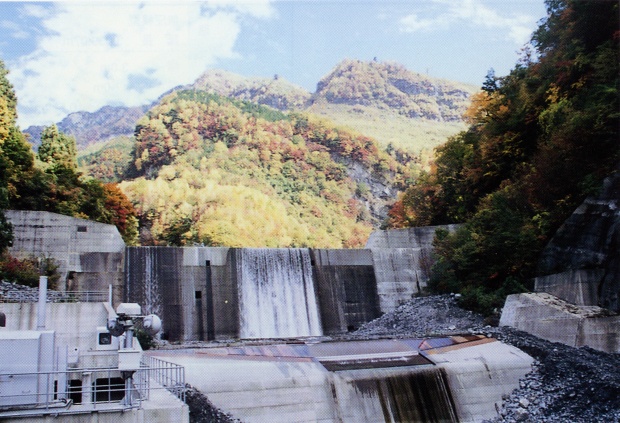

大鹿発電所御所平取水口

御所平取水口



大鹿発電所施設一覧

運転開始日 平成2年5月1日 水圧鉄管 恒長 735.512m
発電形式 水路式 管径 1.7~1.0m
流域面積 54.2km2
(小渋川:35.8m2
(小河内沢川:18.4km2
管厚 18~7mm
渓流取水 小渋川取水堤:2.97m3/s
小河内沢川取水堤:1.53m3/s
放水路 型式 鉄筋コンクリート箱渠式
出力 最大:10,000kW、常時:1,200kW 延長 87.2m
使用水量 最大:4.5m3/s
常時:0.6m3/s
2.00m
有効落差 最大:266.4m
常時:270.20m
勾配 1m/1,000m
年間供給目標電力量 44,366千kWh 水車 型式 竪軸単輪四射ペルトン水車
取水口 小渋川取水口 長さ:22.1m
幅:4.5m
高さ:1.5m
容量 10,310kW×1台
御所平取水口
(小河内沢川)
長さ:10.0m
幅:2.0m
高さ:3.0m
回転数 400r.p.m
導水路 無圧幌型 発電機 型式 竪軸三相交流同期発電機
巾:1.4~3.40m 容量 10,600kVA×1台
水槽 円形型(内径5.4m) 電圧 6,600V
  変圧器 型式 屋外油入自冷式
容量 10,600kVA×1台
電圧 6.6kV/21.0-22.0-23.0kVA
