美和・春近・高遠発電所・高遠ダム

美和発電所と春近発電所は、三峰川総合開発事業(治水・かんがい・発電)の一環として、美和ダム(国土交通省管理)、高遠ダム(長野県企業局管理)の築造にあわせて建設しました。

平成29年4月に高遠ダムの維持流量を利用した高遠さくら発電所が運転開始しました。

三峰川流域では、これらの施設が連携して水資源を有効活用しています。

 美和・春近・高遠発電所概略図 #miwa #haruchika #takato








美和発電所

美和発電所は、長野県電気事業初の発電所として昭和33年から運転を開始しました。この発電所は美和ダムの直下に位置し、同ダムから発電用水を取水し、最大出力12,200キロワットの発電を行った後、高遠湖(高遠調整池)に放流をしています。

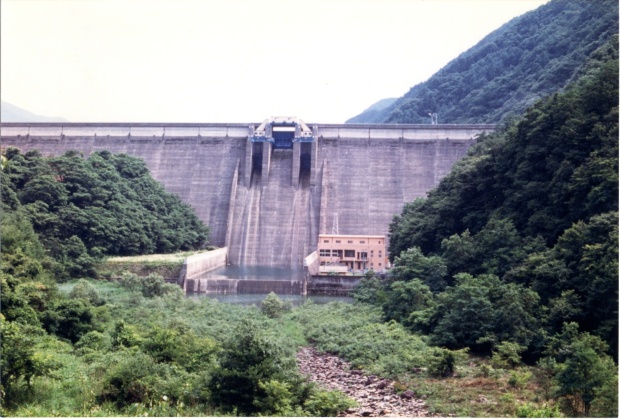

美和発電所・美和ダム

美和発電所・美和ダム



美和発電所及び美和ダム施設一覧

運転開始日 昭和33年2月11日 取水口 構造 巾:13m、高さ:29m
発電形式 ダム式 コンクリート造り
流域面積 311.1km2 ゲート 上部取水口用巾:3.48m
高さ:6.14m、2門
出力 最大:12,200kW、常時:2,800kW 底部取水口用巾:3.48m
高さ:2.64m、2門
使用水量 最大:25.6m3/s、常時:7.20m3/s 水圧鉄管 恒長 70.91m×2条
有効落差 最大:58.85m、常時:53.15m 管径 2.4~1.7m
年間供給目標電力量 43,257千kWh 管厚 9~12mm
使用河川名 天竜川水系三峰川 放水路 扁平馬蹄型隧道
ダム 名称:美和ダム(国土交通省直轄) 延長 635.417m
形式:コンクリート重力式 勾配 1m/1,200m
構造:堤長367.5m、堤高69.1m 水車 型式 立軸フランシス型
堤体積:285,700m3 容量 6,500kW×2台
溢流門扉:テンターゲート3門 回転数 400r.p.m
計画洪水量:1,200m3/s 発電機 型式 三相交流同期発電機
目的:治水・かんがい・発電 容量 7,200kVA×2台
貯水池 名称:美和湖 電圧 6,600V
総貯水量:29,952,000m3(計画) 変圧器 型式 屋外用三相油入風冷式
有効貯水量:20,745,000m3(計画) 容量 14,400kVA
湛水面積:1,789km2 電圧 23/6.3kV
貯水位 満水位 EL=815.00m
制限水位 EL=808.00m(6月1日~9月30日)








春近発電所

春近発電所は、美和発電所とともに三峰川総合開発事業の一環として建設し、高遠湖(高遠調整池)から取水した水を約10.6キロメートル導水して、最大出力23,600キロワットの発電を行っています。

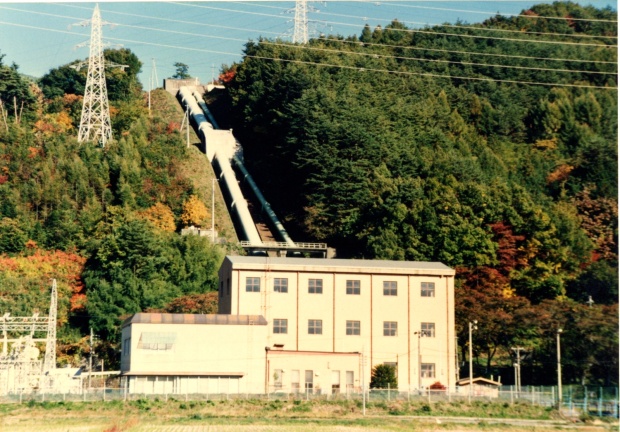

春近発電所

春近発電所





 高遠ダム

高遠ダムは、美和発電所で放流した水と藤沢川から取水した水を貯え、下流の春近発電所の発電用水として必要な量を供給するため調整を行っています。

また、高遠ダムに貯えられた水は、下流の2,500ヘクタールのかんがい用水としても利用されています。

維持放流を利用した発電も行っています。

高遠ダム・高遠さくら発電所(JPG:388KB)

高遠ダム・高遠さくら発電所



高遠ダム及び春近発電所施設一覧

運転開始日 昭和33年7月14日 取水口 構造 巾:11.85m、高さ:3.7m、長さ:23.65m
発電形式 ダム水路式 ゲート ローラーゲート(4.53×3.7m)2門
流域面積 452.6km2 導水路 構造 馬蹄型(半径1.75~1.9m)
出力

最大:23,600kW

常時:1,600kW

延長 10,647.384m
使用水量

最大:19.0m3/s

常時:0.61m3/s

巻圧 25~40cm
有効落差

最大:151.80m

常時:156m

勾配 1m/1,200m
年間供給目標電力量 104,930千kWh 水槽 長さ 64.43m
使用河川名 三峰川(311.1km) 8.4~17.28m
藤沢川(61.1km) 水深 3.05~6.59m
山室川(66.3km) 勾配 1m/10m
新山川(14.1km) 水圧鉄管 亘長 514.1m×1条、下部2条に分岐
ダム 名称:高遠ダム 管径 3.2~2.6m
形式:コンクリート重力式 管厚 9~27mm
構造:堤長76.1m、堤高30.9m 放水路 扁平馬蹄型隧道及び暗渠
堤体積:21,970m3 延長 827.210m
溢流門扉:テンターゲート3門(8.0×10.0m) 勾配 1m/1,200m
計画洪水量:1,500m3/s 水車 型式 立軸フランシス型
目的:逆調整池 容量 12,700kW×2台
貯水池 名称:高遠湖 回転数 600r.p.m
総貯水量:2,310,000m3(計画) 発電機 型式 三相交流同期発電機
有効貯水量:500,000m3(計画) 定格出力 14,000kVA×2台
湛水面積:0.24km2 電圧 11,000V
貯水位 満水位 EL=754.50m 変圧器 型式 屋外用三相油入空冷式
制限水位   容量 28,000kVA×1台
  電圧 22/10.5kV

  高遠さくら発電所施設一覧

運転開始日 平成29年4月1日
発電形式 ダム式(高遠ダム維持流量)
出力 最大:199kW
常時:175kW
使用水量 最大:1.10m3/s
常時:0.96m3/s
有効落差 最大:23.00m
常時:23.20m
水圧鉄管 長さ 58.793m
管厚 7.9mm
内径 1.0~0.8m
年間発生電力量 約1,249千kWh
水車 種類 横軸単輪単流渦巻型フランシス水車
出力 210kW×1台
回転速度 720r.p.m
発電機 種類 横軸三相交流同期発電機
容量 210kVA
電圧 440V
回転速度 720r.p.m
変圧器 種類 屋外形自冷式
容量 250kVA×1台
電圧 440V/6.6kV
